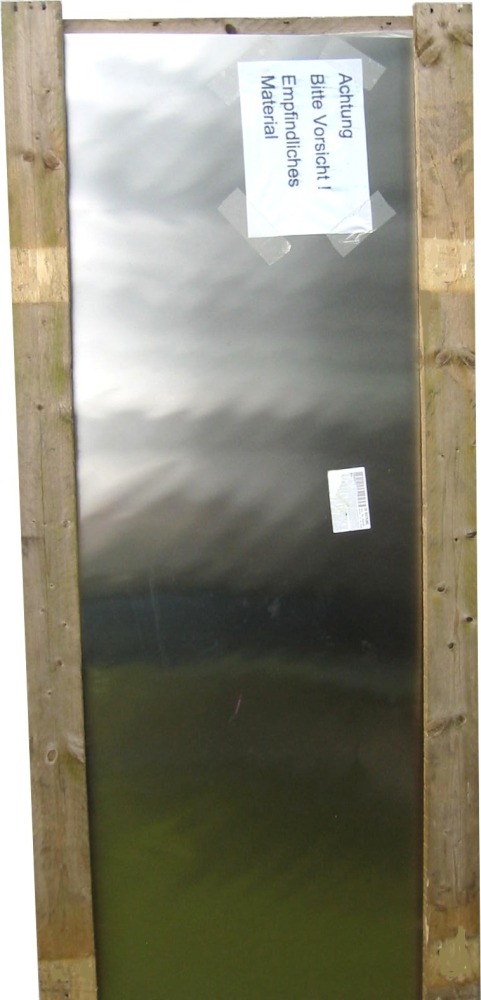

MuMetall Blech 0,5mm 2000x610mm =1,22qm ohne Klebstoff

Mu-Metall-Blech geglüht ohne Klebefläche aus hochpermeablen Nickel-Eisenlegierung zur Abschirmung elektromagnetischer Felder. Wobei durch das MuMetallblech die störenden oder die gestörten Bauteile abschirmt werden können.

• Für Wechsel und Gleichstromfelder von 0....10.000 Hz
• Breite: 610mm Länge:  2000mm, Dicke: 0,5mm

Richtanalysewerte für MuMetall allgemein ( weitere Infos siehe weitere Bilder ):

• Die Richtanalyse für MuMetall lautet :
• Ni = 76,6 % / Fe = 14,7 % / Cu = 4,5 % / MO = 3,3 % / Si = Rest
• und ist somit RoHS Konform

Richtwerte für magnetische Abschirmung Basis 50Hz

• Werkstoff: MuMetall
• Permeabilität = 30.000 µ4
• Maximalpermeabilität = 70.000 µ max
• Induktion = B-Opt.: 0,3 T bzw. Bm: 0,65 T
• Koerzitivfeldstärke = 0,03 Hc A/cm
• Sättigungsinduktion = Bs 0,8 T
• Curie-Temperatur = 400 °C
• Spez. elektrischer Widerstand in Ohm * mm²/m = 0,55 Ohm
• Dichte = 8,7 g/cm³

Weitere Zusatzinformationen :

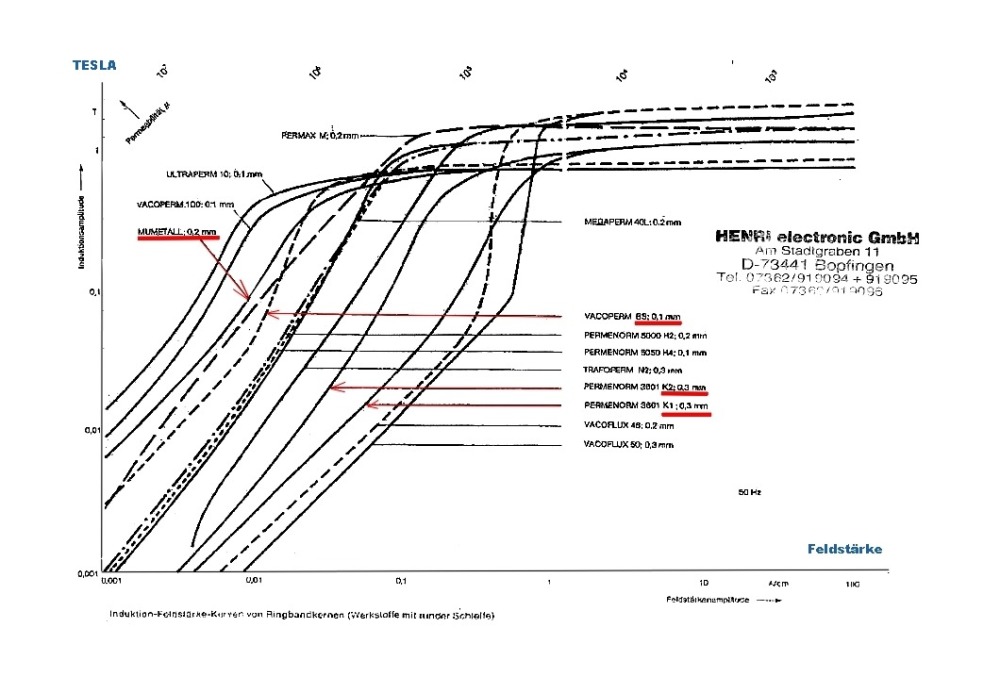

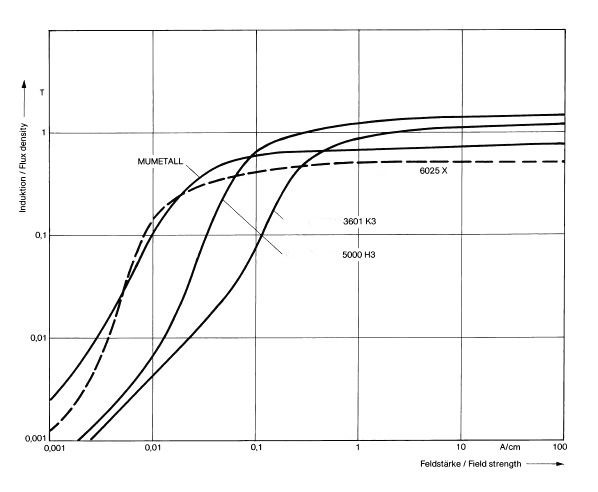

Weitere Informationen siehe weitere Bilder ! z.B. Kurven also MuMetall-Materialdicke

      Verhätnis = T = Tesla ( magnetische Flussdichte ) und  H = ( magnetische Feldstärke )

Magnetische Flussdichte :

• Die magnetische Flussdichte, auch magnetische Induktion,

• bisweilen in der fachlichen Umgangssprache nur „Flussdichte“ oder „Magnetfeld“ oder „B-Feld“ genannt,

• ist eine physikalische Größe der Elektrodynamik. Sie ist die Flächendichte des

• magnetischen Flusses, der senkrecht durch ein bestimmtes Flächenelement hindurchtritt.

Magnetische Feldstärke :

• Die magnetische Feldstärke, auch als magnetische Erregung bezeichnet, ordnet als

• vektorielle Größe jedem Raumpunkt eine Stärke und Richtung des durch die

• magnetische Spannung erzeugten Magnetfeldes zu.

• Sie hängt über die Materialgleichungen der Elektrodynamik m

• Die magnetische Feldstärke (Formelzeichen: H )

• Die SI-Einheit der magnetischen Feldstärke ( H ) ist Ampere ( A ) pro Meter ( m ) :   H = A : m

Fragen von Kunden

• Ist bei großen MuMetall Platten nach dem bearbeiten mit dem Lasern oder Wasserstrahlschneiden eine Wärmebehandlung erforderlich? Wenn ja, welche ?
• Antwort: saubere Schnitte mit Laser oder Wasserstrahlschneiden brauchen danach keine Wärmebehandlung
• Die Wärmenachbehandlung wird meist nur benötigt; wenn ihre Schneidwerkzeuge z.B. Blechscheren, Flex... und ähnliche grobe Verfahren sind
• oder das MuMetall entsprechen ... umformen, deformieren, pressen, stauchen ...
